技術參數
介質溫度：-20℃~+150℃
環境溫度：-20℃~+60℃
公稱壓力：1.6MPa
控製氣體：中性氣體，空氣
氣源壓力：0.3~0.8MPa
閥體材質：CF8 CF8M
閥座材質：PTFE
閥杆材質：304
密封圈材質：NBR
適用介質：水、蒸汽、油、中性氣體
介質溫度：-20℃~+150℃
環境溫度：-20℃~+60℃
公稱壓力：1.6MPa
控製氣體：中性氣體，空氣
氣源壓力：0.3~0.8MPa
閥體材質：CF8 CF8M
閥座材質：PTFE
閥杆材質：304
密封圈材質：NBR
適用介質：水、蒸汽、油、中性氣體
TECHNICAL PARAMETERS
Medium temperature:-20°C~+150°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas
Medium temperature:-20°C~+150°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas

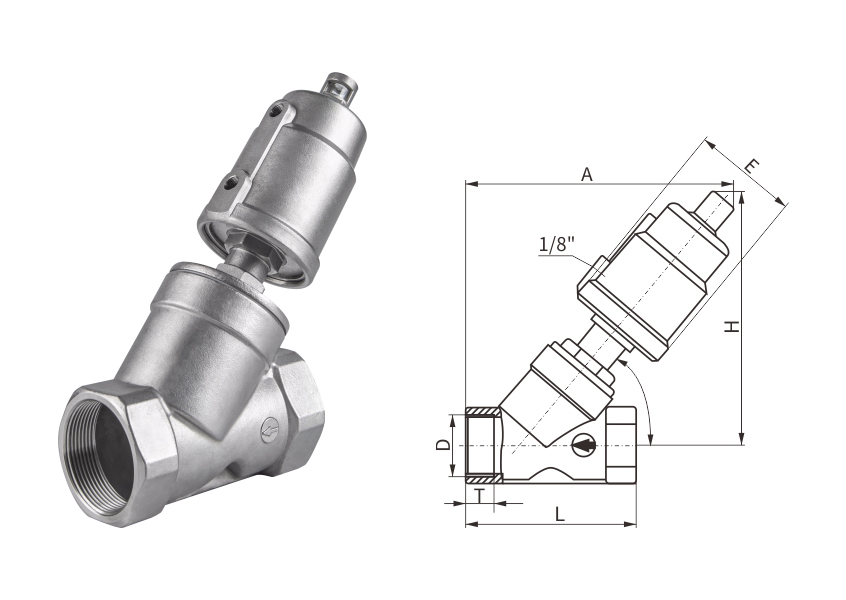

主要連接尺寸 Main connection size
| DN | L | T | A | H | E | D |
執行器 Actuator |
|---|---|---|---|---|---|---|---|
| 8 | 67 | 13 | 133 | 105 | 1/4" | 50 | Φ40 |
| 10 | 67 | 13 | 133 | 105 | 3/8" | 50 | Φ40 |
| 15 | 66 | 13 | 138 | 137 | 1/2" | 62 | Φ50 |
| 20 | 73 | 14 | 140 | 140 | 3/4" | 62 | Φ50 |
| 25 | 89 | 15 | 150 | 147 | 1" | 62 | Φ50/Φ63 |
| 32 | 112 | 17 | 185 | 175 | 1-1/4" | 74 | Φ63 |
| 40 | 115 | 17 | 185 | 178 | 1-1/2" | 74 | Φ63/Φ80 |
| 50 | 132 | 20 | 200 | 190 | 2" | 74 | Φ63/Φ80 |
| 65 | 176 | 28 | 260 | 210 | 2-1/2" | 96 | Φ80 |
| 80 | 208 | 28 | 330 | 270 | 3" | 117 | Φ100 |
